Linux三板斧

U-Boot

编译uboot

MC6830

export PATH=/home/meian/work/toolChain/molchipv500-armgcc-uclibc/bin:$PATH
make boot myboard=mc6830/demoboard

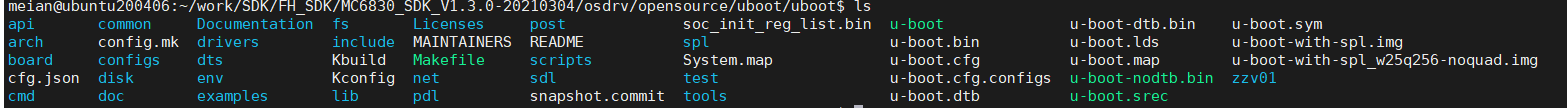

产物

A1

产物

u-boot.bin只包含 U-Boot proper（第二阶段引导程序)

u-boot-with-spl.bin = SPL（第一阶段） + U-Boot proper（第二阶段） + 可能的对齐/头部/校验/填充。

BootROM

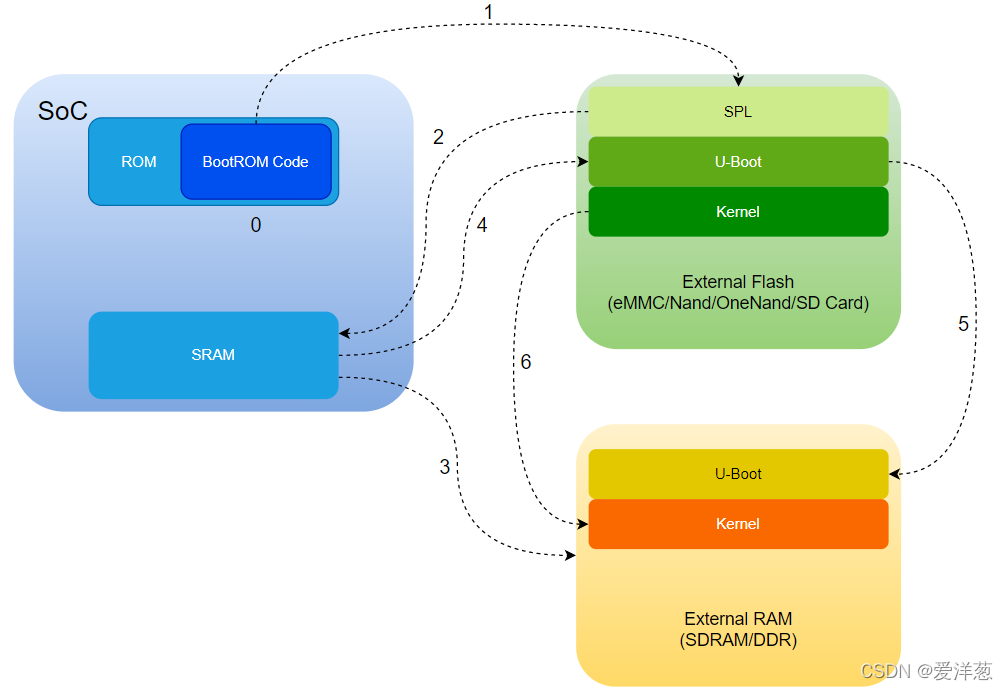

下面是常见的 BootROM → SPL → U-Boot proper 流程，具体初始化职责和加载格式由 SoC／SDK 决定，不能套用于所有芯片。

存放在Soc内部的ROM，这个ROM的size很小。

作用：

确定启动源 ,根据Boot 引脚，决定从SPI NOR 还是SPI NAND ,eMMC、SD 卡启动。
初始化最最基础的硬件，加载 SPL 所必需的最少部分
1. 极少量时钟
2. SPI / NAND / eMMC 的只读能力
3. 内部 SRAM（供 SPL 使用）
4. 不初始化 DRAM
把 SPL 读到 SRAM
（可选）做安全校验（Secure Boot）
1. 校验签名
2. 校验 hash
3. 校验证书链
跳转执行 SPL

SPL (Secondary Program Loader)

在CPU刚开始上电的时候，没有 DRAM，没有 C 运行环境，栈都没有。你如果想跑u-boot程序，前提就是DRAM初始化完成。

作用：

初始化最基本的硬件尤其是 DRAM
提供“最小运行环境
1. 设置栈（stack）
2. 设置 BSS
3. 关闭/简单配置 cache
4. 让 C 代码能跑起来
从启动介质加载 U-Boot proper
1. 如果启动介质：SPI NOR
  1. 初始化 SPI
  2. 从固定 offset 读取 u-boot.bin
  3. 把它搬到 DRAM

uboot的命令

查看启动参数

bootcmd：告诉 “U-Boot“怎么启动 Linux”，uboot上电倒计时结束运行的就是这个（run bootcmd）。

在 U-Boot 交互命令行中查看
```
printenv bootcmd
```

bootargs：告诉 Linux 内核 “启动之后怎么运行’’ ，里面的内容是传递给Linux内核

查看 /proc/cmdline

cat /proc/cmdline
mem=160M earlycon console=ttyS0,115200 root=/dev/mtdblock3 rootfstype=jffs2 rw mtdparts=spi-nor:512K(uboot),128K(logo),2816K(kernel),8192K(rootfs),21120K(app)

sf read

用来读取flash的内存数据

sf read <RAM地址> <SPI Flash偏移> <长度>
sf read 0x80008000 0xA0000 2C0000

编译内核

君正A1N

make ARCH=mips CROSS_COMPILE=mips-v720s229-linux-uclibc-gnu- distclean
make ARCH=mips CROSS_COMPILE=mips-v720s229-linux-uclibc-gnu- clean
#设置
make ARCH=mips CROSS_COMPILE=mips-v720s229-linux-uclibc-gnu- isvp_a1_calf_defconfig
make ARCH=mips CROSS_COMPILE=mips-v720s229-linux-uclibc-gnu- menuconfig
make ARCH=mips CROSS_COMPILE=mips-v720s229-linux-uclibc-gnu- uImage -j8

富瀚MC6830

make ARCH=arm CROSS_COMPILE=arm-mol-linux-uclibcgnueabihf- menuconfig
make ARCH=arm CROSS_COMPILE=arm-mol-linux-uclibcgnueabihf- -j8
#编译出现问题
cp .config my_config_backup
make ARCH=arm CROSS_COMPILE=arm-mol-linux-uclibcgnueabihf- mrproper #会把.config删除
cp my_config_backup .config
make ARCH=arm CROSS_COMPILE=arm-mol-linux-uclibcgnueabihf- olddefconfig

当环境乱掉了

# 1️⃣ 先备份配置
cp .config my_config_backup

# 2️⃣ 彻底清理
make ARCH=mips CROSS_COMPILE=mips-v720s229-linux-uclibc-gnu- mrproper
# 或 distclean（更彻底，但通常 mrproper 就够）

# 3️⃣ 恢复配置
cp my_config_backup .config

# 4️⃣ 让内核“消化”你的配置
#读取当前的.config,对比Kconfig定义
#找出.config中缺失的新选项
#缺失的选项全部填入默认值（不询问，静默处理
#更新 .config 后退出
make ARCH=mips CROSS_COMPILE=mips-v720s229-linux-uclibc-gnu- olddefconfig

# 5️⃣ 再编
make ARCH=mips CROSS_COMPILE=mips-v720s229-linux-uclibc-gnu-  uImage -j$(nproc)

make clean
- 它只删除编译生成的中间文件（.o 文件）和最终的内核镜像。
- 它不会删除 .config 文件，也不会删除编译过程中自动生成的一些依赖文件和配置缓存。
- 适用场景：你只是修改了某个驱动代码，想快速重新编译一下。

make mrproper（彻底清理）：
- 它会删除所有编译生成的文件，包括 .o、内核镜像、.config 配置文件，以及各种自动生成的依赖（如 .depend、.version 等）。它会将源码树恢复到刚解压时的“最干净”状态。
- 适用场景：“环境乱掉了”，比如你切换了交叉编译器、修改了架构（ARCH），或者遇到了一些莫名其妙的链接错误、头文件找不到的错误。
make distclean（最彻底）：
- 比 mrproper 还要狠，它不仅清理编译产物，还会删除编辑器产生的备份文件（如 *~）和补丁文件（*.rej）。一般用于准备打包发布源码。

添加新选项

#添加新选项
make ARCH=mips CROSS_COMPILE=mips-v720s229-linux-uclibc-gnu- menuconfig
#编译内核
make ARCH=mips CROSS_COMPILE=mips-v720s229-linux-uclibc-gnu-  -j8 uImage

内核的产物

一般放在arch/架构/boot里

uImage

legacy uImage 是 64 字节 U-Boot image header + 镜像载荷；载荷由架构和构建目标决定，不一定是 zImage
可用 mkimage 为内核载荷添加头部，其中记录实际采用的压缩方式、加载地址、入口地址等信息
一般由bootm启动

uImage
┌────────────────────────────┐
│ U-Boot legacy header 64B   │
├────────────────────────────┤
│ zImage / compressed kernel │
└────────────────────────────┘

这个U-Boot header 里包含：

字段	作用
Magic	识别是不是 uImage
Load Addr	加载地址
Entry Addr	跳转地址
Size	内核大小
CRC	校验
Type	kernel / ramdisk

zImage

解压代码 + 压缩过的内核
可自解压的压缩内核镜像
一般由bootz启动

zImage通常包含：

内容	说明
解压启动代码	一小段架构相关的汇编/C代码，负责准备环境、解压内核
压缩后的内核数据	由 `vmlinux` 转换、压缩后得到
入口地址信息	供 bootloader 或自身解压逻辑跳转使用
可选 initramfs	如果内核配置了 `CONFIG_INITRAMFS_SOURCE`，可能会被打进内核
通常不包含 U-Boot header	这个是 `uImage` 才有的

bootz：

bootz <kernel_addr> <initrd_addr> <fdt_addr>

第1个参数：Linux 内核 zImage 在 RAM 中的地址
第2个参数：initrd/initramfs 地址，没有则用 - 表示没有
第3个参数：Device Tree Blob(DTB) 地址

Device Tree

编译得到的dtb可以有两种方式添加到内核

内置方式

在.config里

CONFIG_BUILTIN_DTB=y
CONFIG_MIPS_NO_APPENDED_DTB=y

设备树专题见：dts.md。

制作根文件系统

成功安装 SDK 后，在 resource/rootfs 目录中存放已制作好的根文件系统，可以跳过文件系统的制作，直接使用 SDK 中提供的文件系统。如果用户如果有特殊需求，可在 busybox 的基础上制作根文件系统。制作根文件系统的具体操作步骤如下

第一步：建立根文件系统文件 rootfs

#mkdir rootfs
#cd rootfs
#cp -a opensource/busybox/_install/. ./
#mkdir etc dev lib tmp var mnt system proc

第二步：配置 etc、lib、dev 等目录的必需文件(可以参考 SDK 中的文件系统)。

etc 目录可参考系统 /etc 下的文件。其中最主要的文件包括 inittab、fstab、init.d/rcS 文件等，这些文件最好从 busybox 的 examples 目录下拷贝过来，根据需求自行修改。

dev 目录下的设备文件，可以直接从系统中拷贝过来或者使用 mknod 命令生成需要的设备文件。从目标系统准备节点时应保留文件类型、权限与设备号（如具备相应权限时使用 cp -a）；不能把开发主机的 /dev 节点不加区分地搬到目标板。

lib 目录是存放应用程序所需要的库文件，根据应用程序需要拷贝相应的库文件。

文件系统的选择

对于 NorFlash Based 系统，存储空间一般较小，因此会选用压缩文件系统。推荐以下两种文件系统：

A. squashfs：只读文件系统，压缩率高
B. jffs2：可读写文件系统，可选择压缩方式

推荐的系统搭建的方案是系统 rootfs 以及不需要经常修改的系统分区采用squashfs 文件系统，而配置分区 system 等需要经常读写的分区采用 jffs2 文件系统。

Squashfs 文件系统

squashfs 文件系统是一套基于 Linux 内核使用的压缩只读文件系统，压缩率高。squashfs 具有如下特点：

优点：压缩率高，数据(data)，节点(inode)和目录(directories)都被压缩，可以节省flash 空间，Squashfs 4.0 支持 64 位文件及文件系统大小，不限于 4 GiB；实际还受工具版本、内核和设备限制。

缺点：无法写操作

squashfs 制作方法为：

mksquashfs <源目录> <输出镜像> [选项]

-b 64K
- 指定squashfs block size
-comp (压缩算法)
- xz
-noappend(不追加)
- 强制覆盖现有的输出文件，而不是在旧文件后面追加数据。
-no-xattrs（不包含扩展属性)）
- 禁止在镜像中保存文件的“扩展属性”（Extended Attributes）。
  - 什么是扩展属性：它类似于 Windows 下的文件元数据，通常用于存储 SELinux 安全标签、文件 ACL（访问控制列表）或某些特定功能的校验值。

mksquashfs rootfs_jz_nvr_36 rootfs_36_v1 -b 64K -comp xz -noappend -no-xattrs

其中，mksquashfs 为制作 squashfs 文件系统工具可网上下载；rootfs 是之前已经制作好的根文件系统； rootfs.squashfs.img 是生成输出的 squashfs 文件系统映像文件。 -b 64K 指定 squashfs 文件系统的块大小为 64K（这是文件系统的数据压缩块大小，不要求等于 SPI Flash 的擦除块大小；应结合内存、读取性能与目标内核支持选择）。-comp 指定文件系统压缩方式为 xz。请根据实际情况修改参数。

Jffs2 文件系统

jffs2 是 RedHat 的 David Woodhouse 在 JFFS 基础上改进的文件系统，是用于微型嵌入式设备的原始闪存芯片的实际文件系统。jffs2 文件系统是日志结构化的可读写的文件系统。jffs2 的优缺点如下：

优点: 使用了压缩的文件格式。最重要的特性是可读写操作。

缺点: jffs2 文件系统挂载时需要扫描整个 jffs2 文件系统，因此当 jffs2 文件系统分区增大时，挂载时间也会相应的变长。使用 jffs2 格式可能带来少量的 Flash 空间的浪费。这主要是由于日志文件的过度开销和用于回收系统的无用存储单元，浪费的空间大小大致是若干个数据段。jffs2 的另一缺点是当文件系统已满或接近满时，jffs2运行速度会迅速降低。这是因为垃圾收集的问题。

jffs2 的制作方法为：

# mkfs.jffs2 -o rootfs.jffs2 -r ../rootfs -e 0x10000 -s 0x1000 -n -l -X zlib --pad=0x20000

其中，mkfs.jffs2 工具可以从互联网中下载。rootfs 为之前已经制作好的根文件系统；rootfs.jffs2 为输出的镜像文件。

参数说明：

-d 指定根文件系统;
-l little-endian 小端模式;
-e flash 的块大小;
-o 输出镜像文件;
-s 页大小;
–pad 输出文件大小

注意

jffs2 制作某个分区为 jffs2 文件，分区大小必须为 nor erase_size 的整数倍，这个是官方驱动的要求。

这是因为JFFS2

/app是squashfs文件系统，它的大小以实际 squashfs 镜像的大小为准，而不是mtd4分区16MB

JFFS2 是可读写的,它会用满整个 mtd5 分区, 大小略小于mtd5分区，是因为JFFS2 自身的元数据开销

[root@Ingenic-uc1_1:smart]# df -h
Filesystem                Size      Used Available Use% Mounted on
/dev/root                 1.8M      1.8M         0 100% /
devtmpfs                122.3M     40.0K    122.2M   0% /dev
tmpfs                   122.3M     40.0K    122.2M   0% /dev
tmpfs                   122.3M      4.0K    122.3M   0% /tmp
tmpfs                   122.3M         0    122.3M   0% /run
/dev/mtdblock4           13.0M     13.0M         0 100% /app
/dev/mtdblock5           11.1M    388.0K     10.7M   3% /var
tmpfs                     5.0M         0      5.0M   0% /var/run

mdev

在 Linux 启动过程中，内核会先检测硬件（如 Flash、网卡、串口、I2C 设备等）。虽然内核知道了这些硬件的存在，但在用户空间（也就是你的程序里），需要通过 /dev/ttyS0 或 /dev/sda 这样的文件才能访问硬件。

mdev 的静态扫描（-s）：在系统刚启动时，/dev 目录下通常是空的（如果是挂载的 tmpfs）。执行 mdev -s 会由用户态 mdev 扫描 sysfs 中已存在的设备信息，把已经存在的硬件信息找出来，批量在 /dev 下生成节点。
如果不执行：仅在 /dev 没有静态节点、devtmpfs 或其他设备管理器负责填充时，才可能缺少节点；使用 devtmpfs 的系统并非必须靠 mdev -s 创建设备节点。

它是如何工作的？（原理）

mdev 并不是凭空想象设备名字的，它依赖于 sysfs 文件系统：

内核启动后，会将所有设备信息导出到 /sys 目录下。
执行 mdev -s 时，它会递归扫描 /sys/class 和 /sys/block。
它会寻找每个设备目录下的 dev 文件（这个文件记录了设备的主次设备号）。
mdev 读取这些编号，结合 /etc/mdev.conf 中的规则，在 /dev 下调用 mknod 创建对应的设备节点。

启动流程

上电
  ↓
Boot ROM
  ↓
Bootloader，例如 U-Boot
  ↓
加载并启动 Linux kernel
  ↓
内核初始化
  ↓
挂载根文件系统 rootfs
  ↓
启动 PID 1：/sbin/init
  ↓
init 读取 /etc/inittab
  ↓
执行 /etc/init.d/rcS 等初始化脚本
  ↓
启动 getty、业务程序和后台服务
  ↓
进入可登录、可工作的系统

挂载根文件系统

flash上的根文件系统

root=/dev/mtdblock3 rootfstype=squashfs

内核启动后会直接尝试挂载这个设备作为 /，然后执行：/sbin/init

这种流程是：U-Boot – > kernel –> 直接挂载 flash 上的 rootfs –> 执行 /sbin/init

适合：

flash 分区固定
rootfs 类型固定
驱动全部内建进 kernel
不需要升级判断
不需要解密
不需要校验
不需要选择 A/B 分区

内存里的initramfs

initramfs 的作用是“先有一个能跑脚本的最小系统”，initramfs.cpio.gz 会被 kernel 解压到 RAM 里，形成一个临时 /

里面通常有

/init
/bin/busybox
/bin/sh
/dev
/proc
/sys
/etc/init.d/rcS

它可以做很多 kernel 直接 mount rootfs 前做不了，或者做起来不方便的事。

flash/rootfs 设备还没准备好

NAND flash、SPI-NOR、eMMC、SATA 硬盘、SD 卡有些设备不是 kernel 一启动就能立刻稳定可用。如果 kernel 直接 mount，设备还没出来，就会报：VFS: Cannot open root device

initramfs 可以先循环等待：

while [ ! -e /dev/mmcblk0p2 ]; do
    sleep 1
done

然后再挂载真正 rootfs。

需要先加载驱动或创建设备节点

直接挂载 rootfs 要求相关驱动已经编进 kernel：

MTD 驱动

init进程

init 是内核启动的第一个用户态进程。它负责把系统从 “内核已经启动” 推进到"业务可以运行”。既是用户空间初始化管理者，也是PID 1进程。

在 BusyBox 系统里，主要职责通常是：

读取 /etc/inittab；
执行系统初始化脚本；
启动登录终端；
启动需要常驻的进程；
回收孤儿进程；
在系统重启、关机时运行相应命令；
对 respawn 类型的进程进行重启。

/etc/inittab文件

/etc/inittab 是 init的配置文件。

它告诉 init：

系统初始化时执行什么；
哪些程序只运行一次；
哪些程序退出后要重新启动；
哪个终端需要启动登录程序；
按下特定组合键时执行什么；
重启和关机时执行什么。

inittab的内容：

# Startup the system
::sysinit:/sbin/swapoff -a
::sysinit:/bin/mount -t tmpfs tmpfs /dev
::sysinit:/bin/mkdir -p /dev/pts
::sysinit:/bin/mkdir -p /dev/shm
::sysinit:/bin/mount -a
::sysinit:/bin/hostname -F /etc/hostname

# now run any rc scripts
::sysinit:/etc/init.d/rcS

# Put a getty on the serial port
console::respawn:/sbin/getty -L console 115200 vt100 # GENERIC_SERIAL

常见的action

action	作用
`sysinit`	系统初始化时优先执行
`wait`	执行并等待结束
`once`	执行一次，不等待永久常驻
`respawn`	退出后重新启动
`askfirst`	按 Enter 后启动，退出后再次等待
`shutdown`	关机或重启时执行
`ctrlaltdel`	收到 Ctrl+Alt+Delete 时执行
`restart`	init自身重启时执行

/etc/inittab里的格式：

<id>:<runlevels>:<action>:<process>

例子：

console  :  空  : respawn : /sbin/getty -L console 115200 vt100
   │        │        │                     │
   │        │        │                     └─ 要启动的程序
   │        │        └─ 退出后重新启动
   │        └─ runlevels，BusyBox 中通常忽略
   └─ 标识符，同时常用于指定终端

getty：打开 TTY，提示输入登录名，然后调用 /bin/login。

/bin/login 主要负责：

查找用户信息，例如 /etc/passwd
检查密码，例如 /etc/shadow
检查用户是否允许登录
设置 UID、GID
设置 HOME、USER、SHELL、PATH 等环境变量
切换到用户主目录
启动用户 shell

那么认证成功后，login 会启动：/bin/sh ，此时你才真正看到 shell 提示符：

[root@Ingenic-uc1_1:~]#

/etc/passwd

格式

#用户名:密码字段:UID:GID:描述:家目录:登录Shell
root:x:0:0:root:/root:/bin/sh

字段名称	示例值	详细含义
用户名 (Username)	root	用户登录系统时输入的名称。
密码占位符 (Password)	x	早期这里存放加密后的密码。出于安全考虑，现代 Linux 将密码加密串移到了 `/etc/shadow` 文件中，这里仅用 `x` 占位。
用户 ID (UID)	0	系统的唯一数字标识。`0` 永远代表超级用户 root。通常系统用户的 UID 为 1~999，普通用户从 1000 开始。
组 ID (GID)	0	用户所属主组（Primary Group）的数字标识，对应 `/etc/group` 中的记录。
用户信息说明 (GECOS)	root	备注字段，通常写用户的真实姓名、办公地址或电话。一般可以为空。
家目录 (Home Dir)	/root	用户登录成功后，默认进入的初始工作目录。普通用户通常是 `/home/用户名`。
登录 Shell (Shell)	/bin/bash	用户登录后由哪个程序来解析命令。如果是 `/sbin/nologin` 或 `/usr/sbin/nologin`，则代表该用户不允许登录系统（常用于系统服务账号）。

常用

自定义函数

在uboot阶段，自定义函数并调用

在include/command.h

#define U_BOOT_CMD(_name, _maxargs, _rep, _cmd, _usage, _help)		\
	U_BOOT_CMD_COMPLETE(_name, _maxargs, _rep, _cmd, _usage, _help, NULL)
U_BOOT_CMD(
	sata_power, 2, 2, do_sata_power,
	"sata_power  0/1.{######### add by lifan@2022.06.22 ########}\n",
	"\t- sata_power 0/1 ;(0 - ON , 1 - OFF) \n"
);

位置	值	含义
`_name`	`sata_power`	命令名
`_maxargs`	`2`	最大参数个数，包含命令名本身
`_rep`	`2`	是否可重复；非 0 即可。惯例写 `0`/`1`，写 `2` 效果等同 `1`
`_cmd`	`do_sata_power`	处理函数
`_usage`	短帮助	敲 `help`（无参数）列出全部命令时
`_help`	长帮助	敲 `help sata_power`，或命令返回 `CMD_RET_USAGE`（-1）时

操作寄存器

md = memory display，读内存
mw = memory write，写内存
.l = long word，每次按 32 bit / 4 字节 操作

md.l <address> <count>

配置gpio

uboot

PIN Mux

把物理的PAD 切换到GPIO。PAD（焊盘）可以理解为芯片的的"物理引脚（管脚）控制器"

引脚对应Linux gpio编号

例如 PE16对应gpio144

PA = 0 × 32
PB = 1 × 32
PC = 2 × 32
PD = 3 × 32
PE = 4 × 32
PE16 = 4 × 32 + 16 = 144

参考：Squashfs 4.0；U-Boot mkimage。

Linux三板斧#

U-Boot#

编译uboot#

MC6830#

A1#

BootROM#

SPL (Secondary Program Loader)#

uboot的命令#

查看启动参数#

sf read#

编译内核#

当环境乱掉了#

添加新选项#

内核的产物#

uImage#

zImage#

Device Tree#

内置方式#

制作根文件系统#

文件系统的选择#

Squashfs 文件系统#

Jffs2 文件系统#

注意#

mdev#

它是如何工作的？（原理）#

启动流程#

挂载根文件系统#

flash上的根文件系统#

内存里的initramfs#

init进程#

/etc/inittab文件#

常见的action#

/etc/passwd#

格式#

常用#

自定义函数#

操作寄存器#

配置gpio#

uboot#

引脚对应Linux gpio编号#
