流媒体协议

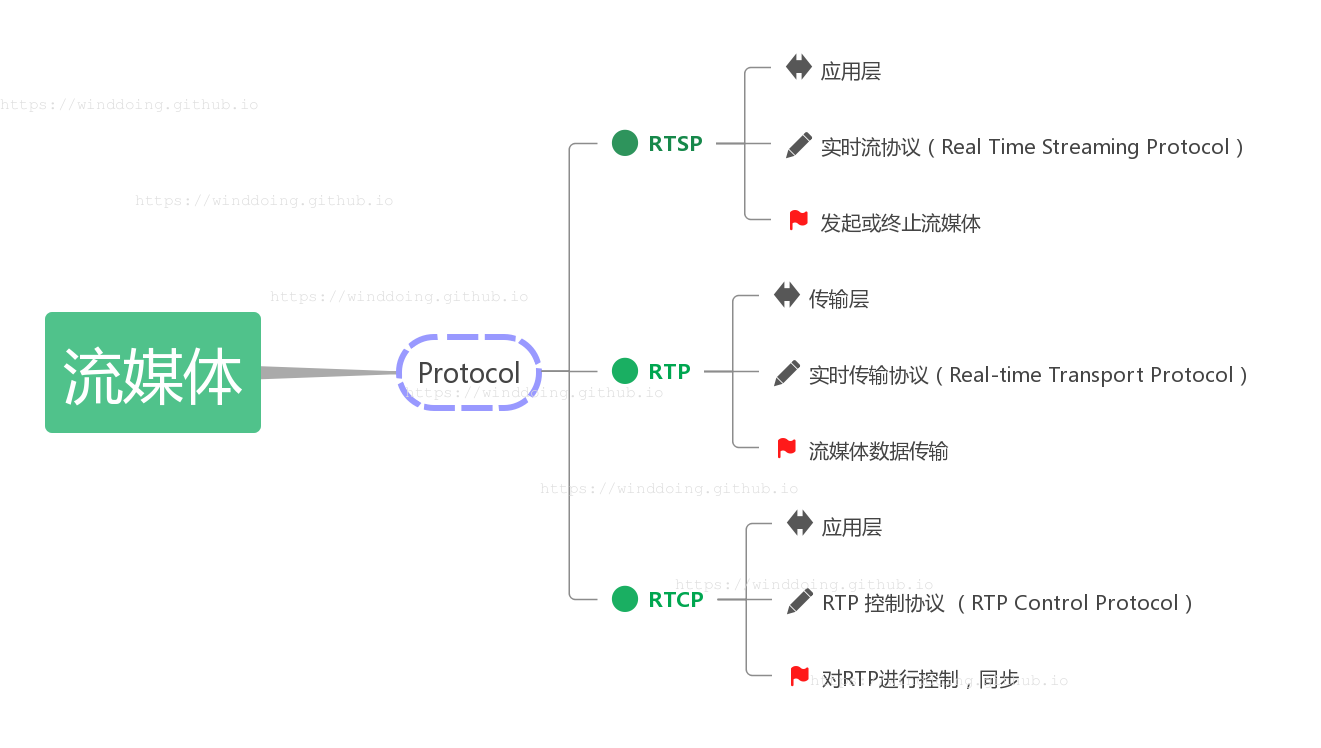

RTSP 在上层发号施令（管控制），RTP 在底层埋头搬砖（运数据），RTCP 在旁边盯着质量（做监督）

三者关系：

RTSP：控制播放、暂停和会话参数；RTP/RTCP 还可通过 RTSP 的 TCP 连接交错传输，不能理解为控制连接一定不承载媒体字节。
RTP：封装媒体载荷、时间戳和序列号，常运行于 UDP 之上，也可使用 TCP 等承载；RTP 本身不保证可靠、有序或按时送达。
RTCP：发送传输质量、同步和参与者信息；NACK 等反馈属于扩展机制，是否重传或调整码率由协议协商和实现决定。

传统 RTP/UDP 会话通常使用偶数 RTP 端口及相邻的奇数 RTCP 端口，但这是常见约定。SDP 可以明确协商 RTCP 端口，rtcp-mux 还允许两者共用同一端口：

RTP 占用偶数端口 $N$（如 9000）传输按载荷格式封装的媒体数据（通常为编码后的码流）；
RTCP 占用相邻的奇数端口 $N+1$（如 9001）传输控制反馈报告。

RTP（实时传输协议）

RTP/RTCP 是实际传输数据的协议

头部

0               1               2               3
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|V=2|P|X|  CC   |M|     PT      |       sequence number         | // 4Byte 固定
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                      timestamp                               |  // 4Byte 固定
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|           synchronization source (SSRC) identifier           |  // 4Byte 固定
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|            contributing source (CSRC) identifiers            |  <- 每个4 字节, 共 CC 个
|                               ...                            |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|   extension header (opt)   |       ext_length                |  <- 16 bit + 16 bit
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                       extension data …                       |  <- ext_length × 4 字节
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                           payload …                          |

固定头部字段

固定头部最少 12 字节；CSRC 列表和扩展头会增加总头部长度：

V (2 bits)：版本号（通常为2）
P (1 bit)：填充位（末尾有填充字节时置1）
X (1 bit)：扩展头标志
CC (4 bits)：CSRC计数器（混合流数量）
M (1 bit)：含义由载荷规范定义；H.264 通常标记访问单元末尾，某些音频格式用于标记 talkspurt 开始，不能通用解释为“静音”
PT (7 bits)：载荷类型。RTP/AVP 中 PCMU（G.711 μ-law）静态 PT 为 0，PCMA（A-law）为 8；H.264 通常使用 SDP 协商的动态 PT，96 只是常见取值。
Sequence Number：包序号（检测丢包和乱序）
Timestamp：时间戳（基于采样频率的时钟值）
SSRC：会话内同步源的 32 位标识，一个会话可以有多个 SSRC；发送方需检测并处理冲突
CSRC：贡献源列表（混流时使用）

扩展头部

扩展头部是RTP协议的一个重要扩展机制，它是RTP头部的扩展标志（X）位决定的，它允许在RTP数据包中添加额外的信息，以满足特定应用的需求。扩展头部的格式如下：

扩展头部标识符：占16位，用于标识扩展头部的类型和格式。不同的标识符对应不同的扩展头部定义，使得接收端能够正确解析扩展头部的内容。
扩展头部长度：16 位，按 32 位字计数，不包含前面的 4 字节扩展头自身。
扩展头部内容：扩展头部的内容根据具体的扩展头部标识符而定，可以包含各种类型的信息，如时间戳扩展、序列号扩展、加密信息等。扩展头部的灵活性使得RTP协议能够适应不断发展的应用需求。扩展头部的使用提高了RTP协议的适应性和扩展性，使得RTP协议能够在多种复杂的网络环境中稳定运行，并满足不同应用的特定需求。

RTP会话过程

会话建立

RTP会话的建立是实时数据传输的起点，涉及多个关键步骤，确保数据能够正确传输到接收端。

确定传输地址：按会话协商结果确定 RTP/RTCP 的传输地址、端口及是否复用。
初始化 RTP 和 RTCP：设置源标识、序列号、时间戳及 RTCP 报告状态。
SSRC 的生成：通常随机选取，会话内可能发生碰撞，必须按协议处理；不能保证随机生成就绝不重复。

载荷

H.264 封装

RTP 是传输协议，H.264 是编码格式。RTP 对 H.264 码流进行封装传输。

┌─────────────┬──────────────────────────────────────────┐
│  RTP Header │              RTP Payload                 │
│   (12字节)   │   (H.264 NALU数据，不含起始码)             │
└─────────────┴──────────────────────────────────────────┘

H.264 NALU 头格式

在RTP头之后就是数据负载部分，在H264的负载封装中，第一个字节包含了数据传输的类型

+---------------+
|F| NRI | Type  |
+---------------+
 1   2     5 bits

h264的NALU头长度为：1字节

字段	长度	说明
F (forbidden_zero_bit)	1 bit	必须为 0
NRI (nal_ref_idc)	2 bit	NALU 重要性，值越大越重要（0-3）
Type	5 bit	NALU 类型

Type 取值：

1-23：单个 NAL 单元包
24-27：组合包（STAP-A、STAP-B、MTAP16、MTAP24）
28-29：分片包（FU-A、FU-B）

例如：

0x67（二进制：0110 0111）
- 拆解：F=0，NRI=11（最高重要性），Type=7（SPS）。
0x68（二进制：0110 1000）
- 拆解：F=0，NRI=11（最高重要性），Type=8（PPS）。
0x65（二进制：0110 0101）
- 拆解：F=0，NRI=11（最高重要性），Type=5（IDR 图像的编码切片）。
0x41（二进制：0100 0001）
- 拆解：F=0，NRI=10（中重要性），Type=1（非 IDR 图像的编码切片；I/P/B 类型需继续解析 slice header）。

单 NALU 模式

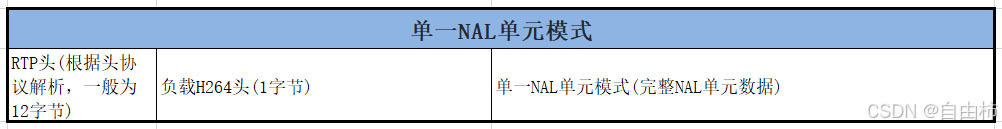

单一NAL单元模式是最简单的RTP封装方式，每个RTP包只包含一个H.264的NAL单元。这种模式适用于NAL单元大小较小，且网络条件较好，不需要对NAL单元进行分片或聚合的场景。在这种模式下，RTP负载的第一个字节是NAL单元的头信息（1字节），紧接着是 NAL 单元的字节序列载荷（EBSP，可能含 emulation prevention 字节），不是直接去除防竞争字节后的 RBSP。封装和解封装过程简单，易于实现。由于每个RTP包只包含一个NAL单元，因此在解码端可以快速识别和处理每个NAL单元，减少了处理复杂度。适用于NAL单元较小（如SPS、PPS等参数集或较小的I帧切片）的场景，或者在网络带宽充足且对延迟要求不高的情况下。

NAL 类型（NAL Unit Type）： 1–23
结构： RTP 载荷直接就是一个完整的 NAL 单元（不含起始码 0x00000001），若要避免 IP 分片，需要从路径 MTU 中扣除 IP、UDP、RTP 及扩展等头部开销，再判断整个 NALU 是否能装入单包。
处理： 按 SSRC、序列号和 RTP 时间戳重排、检测丢包并组装访问单元；M 位可作为边界提示，但收到 M=1 并不能证明此前所有分片都已到齐。

分片封包（FU-A）

RTP Header + FU indicator （1字节） + FU header（1字节） + Fragment data

FU indicator :

+---------------+
|0|1|2|3|4|5|6|7|
+-+-+-+-+-+-+-+-+
|F|NRI|  Type   |
+---------------+

Type = 28 表示这是FU-A

FU header :

+---------------+
|0|1|2|3|4|5|6|7|
+-+-+-+-+-+-+-+-+
|S|E|R|  Type   |
+---------------+

S（开始位）: 1 bit，当设置成1，指示分片NAL单元的开始。当跟随的FU荷载不是分片NAL单元荷载的开始，开始位设为0。
E（结束位）: 1 bit，当设置成1，指示分片NAL单元的结束，即,荷载的最后字节也是分片NAL单元的最后一个字节。当跟随的 FU荷载不是分片NAL单元的最后分片，结束位设置为0。
R（保留位）: 1 bit，保留位必须设置为0，接收者必须忽略该位。
Type（类型）：5 bit，原始NAL类型

H.265 封装

H.265 NALU头格式

+-------------------------------+
| F |   Type    |  LayerId  |TID|
+-------------------------------+
Bits: F(1), Type(6), LayerId(6), TID(3)

h265的NALU头长度为：2字节

字段	长度	说明
F (forbidden_zero_bit)	1 bit	禁止位。最高位（第 15 位），必须为 `0`。若为 `1` 则标识该帧为无效帧、损坏帧。
Type (nal_unit_type)	6 bit	帧类型（第 9 ~ 14 位）。`0 - 31`：VCL NAL 单元（携带编码视频图像数据的流，如 `19`/`20` 为 IDR 关键帧，`1` 为普通 P/B 帧）。`32 - 63`：非 VCL NAL 单元（控制数据流，如 `32` 为 VPS，`33` 为 SPS，`34` 为 PPS）。
LayerId (nuh_layer_id)	6 bit	层标识（第 3 ~ 8 位）目前普通单视角的 IPC 编码中一般固定为 0
TID (nuh_temporal_id_plus1)	3 bit	时间层 ID 加 1，合法值为 1～7，不能为 0；实际时间层 ID 为 TID − 1。单时间层码流常为 1，不能把所有码流都固定写成 1。

参考：RTP；RTP/AVP；rtcp-mux；H.264 RTP；H.265 RTP。
